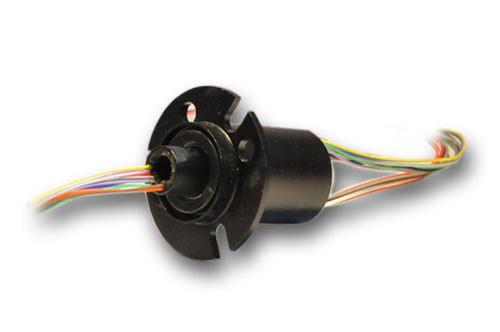

熱電偶在導電滑環中起到什么作用？

        工業上經常需要對加熱爐內的加熱軸溫度進行測試和控制，而實驗室則需要測試新材料的熱性能，這些材料都需要熱電偶或熱阻。同時，我們需要觀察和記錄相關的數據，所以沒有導電滑環是不行的。但如何選擇滑環來盡量減小誤差和偏差，還是沒有誤差？對于許多工程設計師來說，這是一個令人頭疼的問題。選擇錯誤的導電滑環，溫度偏差超過實際溫度變化。熱電偶和熱電阻屬于溫度測量中的接觸式溫度測量。雖然它們的功能是相同的，但它們的原理和特點是不同的。
        選擇合適的導電滑環，首先必須確定測溫系統的類型。常用的測溫系統有熱阻式和熱電偶式。以下是兩種溫度測量系統的不同之處：
        熱電偶是工業中最常用的溫度檢測元件之一。熱電偶的工作原理是基于Seebeck(Seeback)效應，即兩種不同成分的導體相互連接形成一個回路，例如兩端的溫度不同。回路中產生熱流的物理現象。

其優點是：
    1.測量精度高。由于熱電偶與被測物體直接接觸，所以它不受中間介質的影響。
    2.測量范圍寬。常用熱電偶可從-50℃至1600℃連續測量。一些特殊的熱電偶可以在-269℃（例如，金、鐵、鎳和鉻）和高達2800℃（例如，鎢）測量。結構簡單，使用方便。熱電偶通常由兩種不同類型的電線組成，不受尺寸和開始的限制，外保護套管使用非常方便。

1.熱電偶測溫的基本原理：
    通過焊接兩個不同的導體或半導體A和B形成一個閉合回路。當導體A和B的兩個保持點1和2之間存在溫差時，它們之間會產生電動勢，從而在電路中形成大電流。這種現象被稱為熱電效應。熱電偶利用這種效應工作。

2.熱電偶的種類及結構形成

    (1)熱電偶的種類
    普通熱電偶可分為標準熱電偶和非標準熱電偶.引用的標準熱電偶是指在國家標準中規定了熱電勢與溫度的關系、允許誤差和統一標準刻度的熱電偶。有與之配套的顯示儀表供選擇。非標準化熱電偶在使用范圍或使用順序上不如標準熱電偶，一般沒有統一的標度，主要用于某些特殊場合的測量。自1988年1月1日起，所有熱電偶和熱敏電阻均按照IEC國際標準生產。中國七種標準熱電偶被指定為統一設計熱電偶。
    (2)為保證熱電偶的可靠穩定運行，熱電偶的結構要求如下：
    (3)構成熱電偶的兩個熱電極的焊接必須牢固；
    (4)兩個熱電極應相互隔離，防止短路；
    (5)補償線與熱電偶自由端的連接應方便可靠。
    (6)保護套管應能確保熱電極與有害介質完全隔離。

3.熱電偶冷端的溫度補償
    由于熱電偶的材料一般比較昂貴(尤其是貴金屬的使用)，而且測溫點到儀器的距離很長，為了節省熱電偶材料和降低成本，通常采用補償線將熱電偶的冷端(自由端)延伸到與儀表終端相連的溫度穩定控制室。必須指出的是，熱電偶補償線的作用只是延伸熱電極，使熱電偶的冷端移動到控制室的儀表終端。它不能消除冷端溫度變化對溫度測量的影響，也沒有補償作用。因此，有必要采用其它的校正方法來補償冷端溫度t0≠0℃對溫度測量的影響。在熱電偶補償線的使用中，必須注意模型匹配，極性不能錯接，補償線與熱電偶之間的連接端溫度不應超過100℃。
