目前，風力機滑環由軸套、連接到軸套端部的接地環、固定盤、編碼器軸、相位導電桿、絕緣板、安裝在接地環和固定板之間的固定螺釘組成。安裝在所述相位環與所述固定盤和所述固定盤之間的固定螺釘和墊片上的相位環和所述接地環由所述相位環和設置在所述相位環與所述固定盤和所述接地環之間的間隔器組成，所述滑環的所述相位環的內環和所述相位環之間的間隔器的內環安裝在靠近軸套的位置。缺點是散熱能力差，不適合大功率風力發電機使用。

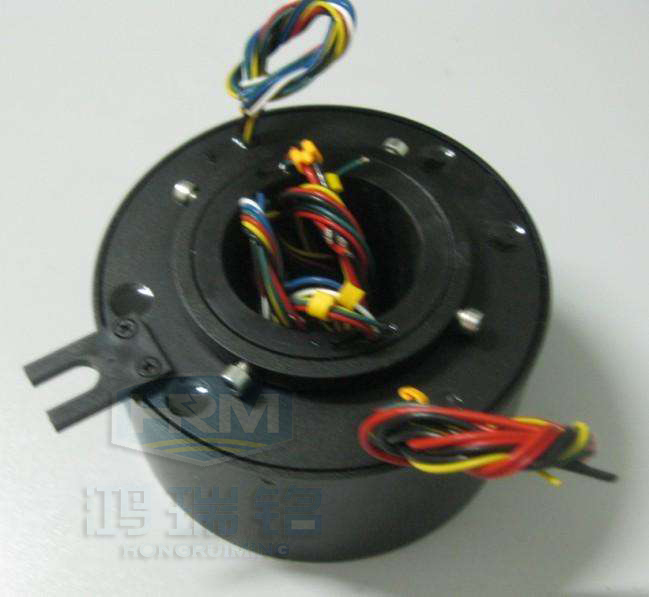

       為了克服滑環散熱不良的缺點，運行中的電子器件為風力機提供了一種散熱性能良好的導電滑環。高散熱滑環包括軸套、連接到軸套端部的接地環、固定盤、編碼軸、相位導電桿、絕緣板、安裝在接地環和固定板之間的固定螺釘，安裝在所述固定螺釘上的相位環和設置在所述相位環與所述固定盤之間的間隔器以及所述接地環由所述相位環和設置在所述相位環與所述固定盤與所述接地環之間的間隔器組成，其特征在于安裝在所述固定螺釘上的部件與所述軸套之間存在間隙。導電滑環采用組合結構，各相環內環與軸套之間，各相環外圓與軸套外圓之間，保證空氣自由流通。因此，可以方便、及時地將滑環運行產生的熱量帶走，以滿足大功率風力發電機的使用要求。同樣，可以在相環、固定盤、地面滑環和絕緣盤上開端面通孔。這些端面通孔有助于形成空氣循環通道，并有助于空氣攜帶滑環的熱量。滑環溫升小，一方面可以使風力機工作更加穩定，另一方面也有利于擴大滑環的使用范圍，特別是在惡劣條件下，如風力機安裝在地溫較高的地方。特別適用于大功率風力發電機。



部分滑環參考型號：
