導電滑環的內部結構分析

        導電滑環也稱為旋轉連接器，是一種可以360度無限制旋轉的傳輸裝置，可傳輸電流、各種信號、氣、液等能源也可以混合傳輸的一種機械部件。它的內部結構主要由主體材料（包括中間的主體、兩端的端面和外部結構件）除了這些還有相應的軸承、軸承蓋、線、接觸架、接觸材料和密封件等組成，以下我們通過這幾點，將滑環內部結構做一個較為詳細的說明，以便幫助更多的用戶更快地了解導電滑環。

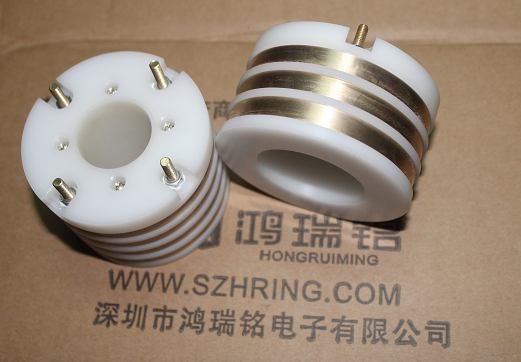

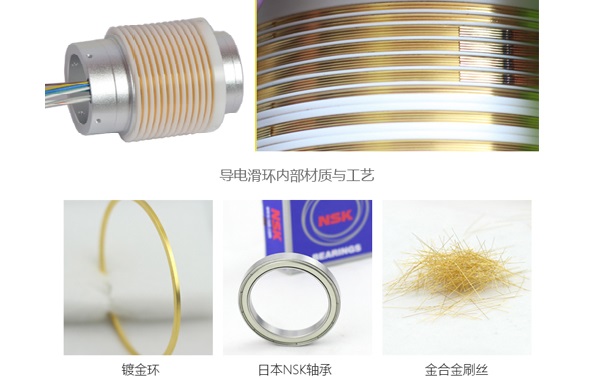

        首先是導電滑環的主體結構和接觸材料，我們應該了解導電滑環的結構材料一般用工程塑膠、鋁合金和不銹鋼三大類做成，像一些使用要求不是很嚴格且數量很多的滑環可以開模，再用工程塑膠去啤塑出來，這樣可以達到節約成本的目的，滑環的基本需求能滿足，如果想要使用壽命長一點的，使用要求比較高一點的，就不得不選擇金屬結構的導電滑環了，像有些使用條件非常苛刻的地方，比如使用環境含有酸、堿等嚴重腐蝕性氣體或液體的，必須選擇SUS316等級以上的不銹鋼材料也可以滿足要求了，還有一些壓力比較大的，比如水下幾百米以下運行或者防爆的環境，還需要將滑環主體材料做特殊處理才能滿足使用要求。接觸材料也可以稱為觸點部分，這是整個滑環的功能發揮的部位，是整個滑環傳輸電流、信號的關鍵載體，所以接觸材料的選擇非常重要，接觸材料有碳刷、石墨、銅、金屬絲、貴金屬絲等等，我們的導電滑環一般都采用貴金屬絲，接觸圓環是用H62國標銅做成的，圓環表面再按照軍工電鍍工藝鍍上一層超厚的硬金或其他貴金屬以此來提高接觸面的耐磨和導電性能，除此之外，我們還非常注重接觸面的設計工藝，有采用平面的，有深V型槽，有單環、雙環多重刷絲接觸等工藝，全面保證了導電滑環的超長使用壽命和傳輸穩定性能。



        其次，我們也說一下支撐接觸材料的刷架和整個滑環另一主支撐即外殼，刷架是用來固定接觸材料貴金屬絲等組件的關鍵材料，通常選用POM或者其他絕緣材料制成。外殼，有些廠家也稱它為主體材料，它的主要作用是支撐兩端的端面，起著保護的作用，也可以被稱作防塵罩，外殼可以用工程塑膠制成，也可以用金屬材料，畢竟金屬材料的支撐和保護能力比工程塑膠要強得多，而且金屬材料的外殼還可以做表面處理，使得整個導電滑環看上去高端大氣上檔次。

        軸承和密封件也是導電滑環的兩個非常關鍵性的零部件，軸承的作用是帶動導電滑環主體旋轉與接觸材料接觸傳輸的主要零件，一個導電滑環的旋轉是否順暢，除了主體材料的加工精度外，最息息相關的就是軸承了，所以我司選用軸承嚴格按照軍工標準，一般選用NSK、SKF等精度非常高的深溝球軸承，而且潤滑要求也非常嚴重，必須滿足零下40℃～+100℃的使用環境下運轉順利自如。除了軸承，如果滑環需要防塵防水等要求，就不得不說一下密封件了，密封件的使用直接影響到導電滑環的防水能力，我司采用德國或臺灣進口的高端密封性材料，并且按照客戶的實際需求，不同的IP等級選用不同密封等級的油封，以便使導電滑環的密封性能達到最大化。



        以上就是我們分析出來的導電滑環主要內部結構件的說明，如需了解更多，請持續關注http://m.gokrd.com.cn
